HR-500型 智能開關綜合控制器
智能開關綜合控制器是我公司研發生產的用 于高壓開關柜運行狀態及自動安全操作的新一代智能控制裝置，該裝置具有智能程度高、運行可靠、內部連接簡便、操作方便等特點。裝置由顯示器模塊和主控制器模塊組成，融合了高壓帶電指示器功能、電動底盤車控制功能、電動接地刀控制功能、 開關觸頭及電纜接頭無線測溫功能、柜內腔體溫濕 度采集功能、以太網交換機功能以及監控?cái)z像機實 時監測功能等，同時裝置還具備一路標準RS485接口，采用 DLT/645通信協議，可接入標準電度表， 實現電度表數據的上傳。

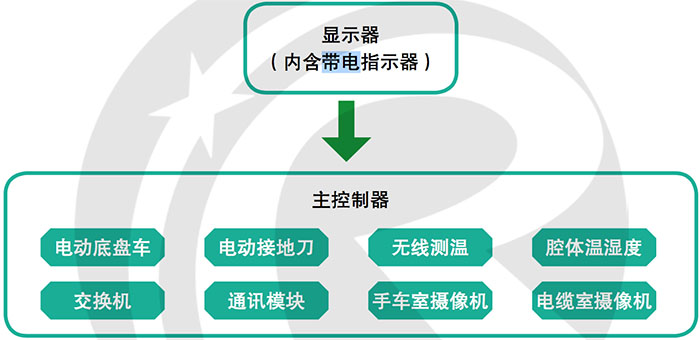

系統框圖:
裝置特點:
1)安全可靠:采用高速DSP處理器，主處理器板采用多層印制 板的電氣設計，主要元件全部采用進口器件，保證了裝置電 氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼 容測試，保證了產品在惡劣環境下的適應能力和可靠性。
2)緊湊的結構設計:專門針對高壓隔爆開關柜設計，小型化的 外型尺寸，安裝方便靈活。
3)由于裝置采用了以太網通訊方式，且內置了以太網交換機， 只需通過一根網線就可實現柜內所有裝置的通訊上傳。
4)裝置融合了通訊規約轉換功能，可輕松接入柜內其它智能單 元，并實現數據網絡化實時上傳。
5)友好的人機界面:裝置配置高亮液晶屏，全中文操作菜單及 圖形化顯示使得裝置人機界面清晰易懂，操作簡潔方便。
6)裝置內置五防閉鎖功能，可根據開關位置、底盤車位置、接 地刀位置實現相應的邏輯閉鎖功能，防止帶電分合接地刀， 帶負荷操作底盤車。
7)裝置內置電子式大電流開關，用單片機I/O口即可控制電機正 反轉的大電流，從而保護了各功率器件不受損壞，輕松實現 數萬次的電機操作。
8)裝置具有高精度毫秒級計時器，可對底盤車電機和接地刀電 機實現精確行為控制，防止出現抱死及分合不到位的現象 9)裝置具備溫濕度在線實時監測功能，并可自動啟動加熱器，
從而改善柜內空氣環境，預防局部放電的現象發生。 10)裝置具備兩路攝像機實時監測功能，能實時監測手車室和電纜室的實時動態。
